Función :

EasyPact brinda soluciones simples que responden a la mayoría de las aplicaciones
• de 16 A a 400 A
• hasta 50 kA en 415 V
• hasta 4 polos
• con tres tamaños de cajas solamente

Categoría:

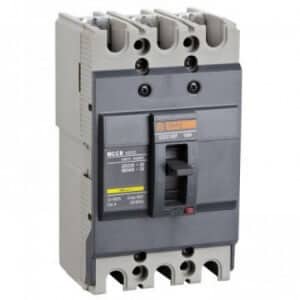

Interruptores automáticos EZC100 y EZC250

Auxiliares eléctricos

Disparo a distancia

  • Bobina de emisión de corriente (MX) o bobina de mínimo de tensión (MN).
  • Bobina de emisión de corriente (MX)

• Este dispositivo provoca el disparo del interruptor automático cuando la tensión de mando sobrepasa el valor 0,7 x Un.
• Las señales de mando pueden ser de tipo impulsional (u 20 ms) o mantenido.
Bobina de mínimo de tensión (MN)
• Este dispositivo provoca el disparo del interruptor automático cuando la tensión de mando cae por debajo de un umbral de disparo.
• El umbral de disparo está entre 0,35 y 0,7 veces la tensión asignada.
• El cierre de la bobina es posible solamente si la tensión sobrepasa 0,85 veces la tensión asignada.

Funcionamiento

Cuando el disparo del interruptor automático es provocado por una bobina MX o MN, este debe ser rearmado localmente :
• un disparo por bobina MX o MN tiene prioridad sobre un cierre manual
• durante una orden de disparo en curso de ejecución, el cierre de los contactos, incluso temporal, no es posible.
El disparo del interruptor automático por una bobina MX o MN es conforme a las especificaciones de la norma CEI 60947-2.

Interruptores automáticos EZC400

Auxiliares eléctricos

Accesorios de conexión

  • Bobina de emisión de corriente MX.
  • Bobina de mínimo de tensión MN

Disparo a distancia

  • Bobina de emisión de corriente (MX) o bobina de mínimo de tensión (MN)
  • Bobina de emisión de corriente (MX)

• Este dispositivo provoca el disparo del interruptor automático cuando la tensión
de mando sobrepasa el valor 0,7 x Un.
• Las señales de mando pueden ser de tipo impulsional (u 20 ms) o
mantenido.

Bobina de mínimo de tensión (MN)
• Este dispositivo provoca el disparo del interruptor automático cuando la tensión de mando cae por debajo de un umbral de disparo.
• El umbral de disparo está entre 0,35 y 0,7 veces la tensión asignada.
• El cierre de la bobina es posible solamente si la tensión sobrepasa 0,85 veces la tensión asignada.
